מֵסַב כַדוּרִיוֹת

מיסבי מגע זוויתיים
לסוגים אלה של מיסבים יש מסלולי מירוצים של טבעות פנימיות וחיצוניות כאחד, המוזזים זה לזה בכיוון ציר המיסבים. המשמעות היא שסוגי מיסבים אלה מתוכננים בצורה כזו שהם יכולים להכיל עומסים משולבים (עומסים צירים ורדיאליים הפועלים בו-זמנית). סוגים אלה של מיסבים זמינים בסגנונות עיצוב שונים, עם מיגון או אטמים.
מיסב מגע זוויתי בשורה אחת
סוגים אלו של מיסבים משלבים מספר גבוה של כדורים כדי לספק כושר נשיאת עומס גבוה יחסית, והם יכולים להכיל עומסים צירים בכיוון אחד בלבד. הם בדרך כלל מותאמים כנגד מיסב שני, ומורכבים מטבעות שאינן ניתנות להפרדה.
מיסב מגע זוויתי כפול שורות
למיסבים אלו עיצוב המתאים לשני מיסבים בשורה אחת המסודרים גב אל גב, אך כאשר שני מיסבים בודדים לוקחים יותר מדי מקום צירי. הם יכולים להכיל עומסים צירים ורדיאליים בכל כיוון וברגעי הטיה.
מיסב מגע זוויתי ארבע נקודות
מיסבים מסוג זה הם בעלי עיצוב המאפשר להם לתמוך בעומסים צירים לכל הכיוונים וכושר הנשיאה שלהם גבוה. הם יכולים לתמוך בעומס רדיאלי המוגבל לעומס צירי נתון, הם ניתנים להפרדה ומשתמשים במרווח צירי מוגבל מאשר במיסבים כפולים.
מיסב חריץ עמוק
סוגי מיסבים אלה הם הסוגים הנפוצים ביותר של מיסבים כדוריים. הם זמינים בסידורי המגן, החותם וטבעת ההצמדה. מידות המירוץ בתוך סוגים אלה של מיסבים תואמים היטב את מידות הכדור הכלול. יש להם גם את היכולת לתמוך בעומסים כבדים. מיסבי חריצים עמוקים מציעים תמיכה צירית ורדיאלית כאחד.
מיסב חריץ עמוק בשורה אחת
אלו הם הסוגים הנפוצים ביותר של כל המסבים. הם נמצאים בשימוש נרחב. ישנן קשתות מעגליות ברדיוס שגדול מעט מזה של הכדורים על חריצי המסלול של הטבעות הפנימיות והחיצוניות. כדי להוסיף על עומסים רדיאליים, הטלת עומסים צירים יכולה להיעשות בכל כיוון. לסוגים אלה של מיסבים כדוריים יש מומנט נמוך, והם מתאימים מאוד ליישומים בהם נדרשות מהירויות גבוהות ואובדן כוח נמוך. כדי להוסיף על גבי מיסבים מסוג פתוח, למיסבים אלה יש לרוב מגנים עשויים פלדה או אטמי גומי מותקנים בצד אחד או בשני הצדדים והם משומנים מראש עם גריז.
מיסב חריץ עמוק בשורה כפולה
לסוגים אלה של מיסבים כדוריים יש עיצוב התואם למיסבי חריץ עמוק בשורה אחת. יש להם חריצי מרוצים עמוקים וללא הפרעות ויש להם תנודה קרובה עם הכדורים. זה מאפשר למיסבים להכיל עומסים צירים ורדיאליים בשני הכיוונים.
מיסבי חריצים עמוקים בשורה כפולה מתאימים באופן מושלם לסידורי מיסבים שבהם קיימת יכולת נשיאת עומס לא מספקת של שורה אחת. מיסבי חריצים עמוקים בשורה כפולה מעט רחבים יותר בהשוואה למיסבים בשורה אחת בסדרות 63 ו-62, עבור אותו קדח וקוטר חיצוני. אבל יש להם יכולת נשיאת עומס גבוהה במידה ניכרת. סוגים אלה של מיסבים כדוריים נמצאים רק כמיסבים פתוחים (ללא כל אטמים או מגנים).
מיסב כדורי דופלקס
סוגים אלה של מיסבים כדוריים נוצרים על ידי שילוב של שני מיסבי מגע זוויתיים. השילובים האפשריים כוללים גב אל גב (סוג DB), פנים אל פנים (סוג DF) כאשר פני הטבעת החיצונית יחדיו, או שני הצדדים הקדמיים נמצאים באותו כיוון (סוג DT).
מיסבי דופלקס DB ו-DF מסוגלים לקחת עומסים צירים ורדיאליים בכל כיוון. כאשר עומס צירי חזק, ובכיוון אחד ויש צורך בהטלת העומס באופן שווה על כל מיסב, משתמשים בסוג DT.
מיסבים כדוריים היברידיים באמצעות כדורי קרמיקה
כדורי מיסבים קרמיים יכולים להיות בעלי משקל של עד 40% פחות משל פלדה, תלוי בחומר ובגודל. זה מביא להפחתת העומס הצנטריפוגלי וההחלקה, כך שמיסבים כדוריים קרמיים היברידיים יכולים לפעול ב-20% עד 40% מהר יותר מאשר מיסבים רגילים. המשמעות של זה היא שהכוח המופעל כלפי פנים כנגד הכדור במהלך סיבוב המיסב, על ידי חריץ המירוץ החיצוני קטן.
הפחתת כוח זו תפחית את החיכוך כמו גם את התנגדות הגלגול. המיסב מורשה להסתובב מהר יותר על ידי הכדורים הקלים יותר, והמיסב משתמש בפחות כוח כדי לשמור על מהירותו. כדורי הקרמיקה קשים יותר בהשוואה למירוץ. מיסבים כדוריים היברידיים קרמיים בנויים עם טבעות פלדה פנימיות וחיצוניות והקרמיקה חזקה יותר מפלדה. אבל זה גם נוקשה יותר, וכתוצאה מכך מתח מוגבר על הטבעות, ומכאן קיבולת העומס יורדת.
מיסבים מיניאטוריים
אלה הם מיסבים קטנים עם כדורים כאלמנט המתגלגל שלהם. מיסבים מיניאטוריים מכונים לפעמים מיסבים מיקרו או מיסבי מכשירים עם טבעות פנימיות וחיצוניות, טבעות הצמד, כדורים ומעצורים. סוגים אלה של מיסבים משמשים במכשירי יד תעשייתיים ורפואיים ויישומים מדויקים אחרים. עיצובי מיסבים כדוריים כוללים זוויתי, רדיאלי, דחף וציר.
מיסבים מיניאטוריים מיוצרים בגדלים המטריים הסטנדרטיים באירופה מתחת ל-20 מילימטרים. הם נעים בין שמינית אינץ' בקוטר הכללי שלהם ל-20 מילימטרים בגודלם הכללי. אחד הגדלים הקטנים ביותר הוא קדח של 0.04 וגודל כולל של שמינית אינץ'. בגלל גודלו הייחודי, סוג זה של מיסב מועיל במגוון רחב של יישומים.
מיסבים מיניאטוריים מתוכננים להשיג ביצועים גבוהים שאמינים לעומסים מתונים של דחף ועומסים רדיאליים במומנט פעולה נמוך. לכן התכונות החשובות ביותר עם מיסבים מיניאטוריים הן דיוק, מהירות ואריכות ימים. בנוסף, השקט של מיסב שפועל במהירויות גבוהות יכול להיות בעל חשיבות חיונית. מיסבים מיניאטוריים אינם משמשים ביישומים הכרוכים בעומסים גבוהים, ובשל כמות החומר הקטנה המשמשת, נעשה שימוש בפלדת אל חלד לייצור רבים מהמיסבים.
מיסבים כדוריים מדויקים
סוגים אלה של מיסבים מאפשרים דיוק וסובלנות עדינים במיוחד. מיסבים כדוריים מדויקים הם אידיאליים עבור יישומים בעלי דרישות מחמירות למהירות ודיוק הדרכה. מיסבים כדוריים מדויקים זמינים בשני סוגים עיקריים שהם מיסבי מגע זוויתיים ומסבי חריצים עמוקים. למיסבי חריצים עמוקים יש כתפיים מלאות משני צידי המסלולים של הטבעת הפנימית והחיצונית, מה שמאפשר הוספת אטמים או מגנים בקלות.

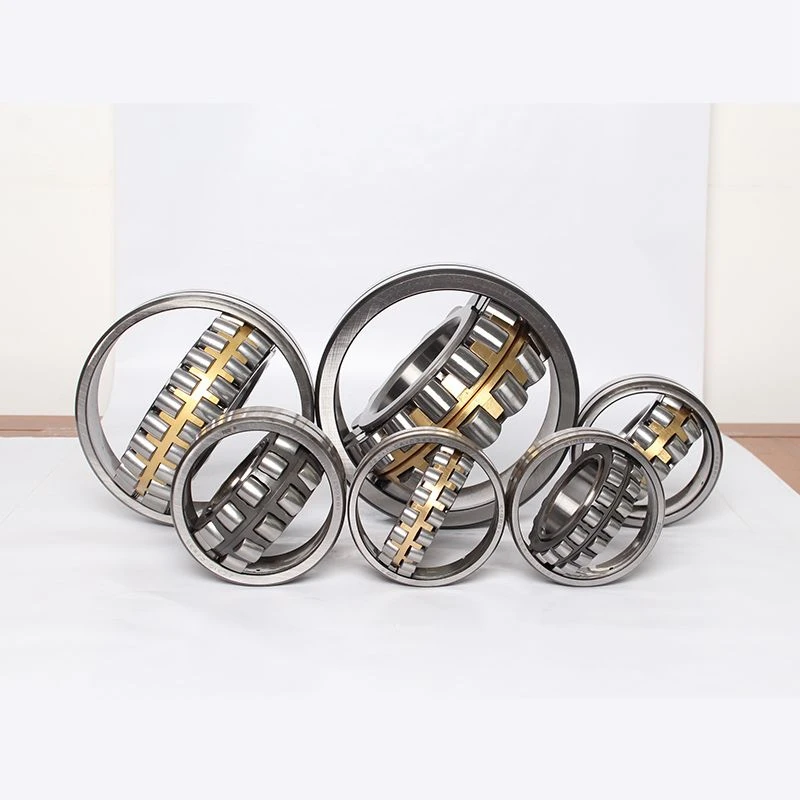

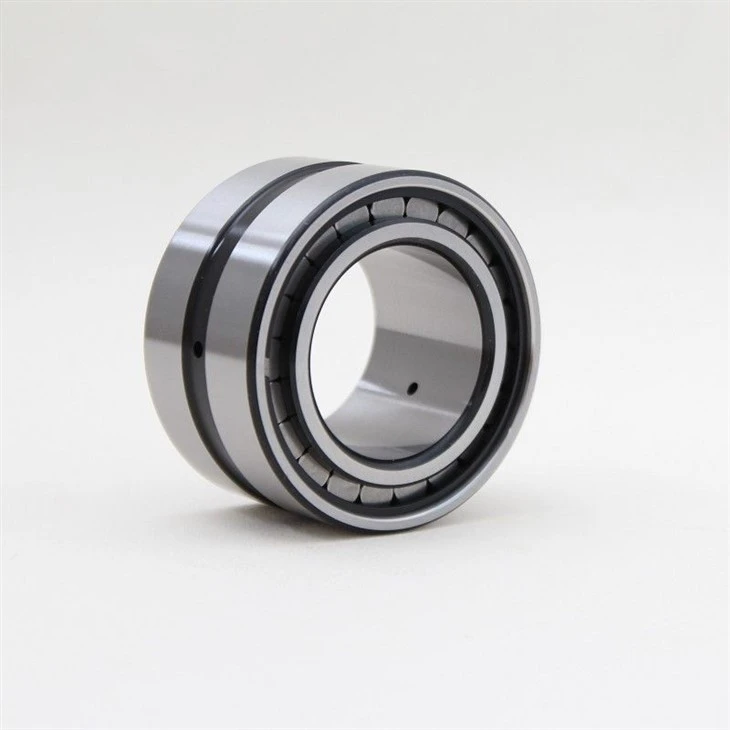

מיסבי רולר
מיסבים מתגלגלים מנחים ותומכים ברכיבי מכונה מסתובבים הכוללים צירים או גלגלים, פירים ועומסי העברה בין מרכיבי המכונה.
מיסבים כדוריים מיישרים עצמיים
סוגים אלה של מיסבים כדוריים מורכבים משתי שורות של כדורים, מסלול מירוצים שבדרך כלל מכוסה בטבעת החיצונית ושני חריצי מסלול עמוקים וללא הפרעות, בטבעת הפנימית.
מיסבי כדור פלדה
סוגים אלה של מיסבים כדוריים הם מגוונים להפליא. ניתן להשתמש בהם במגוון רחב של יישומים כולל אומנויות ואומנות לשימוש עבור אופניים, מכשירים מדויקים, הנדסת מודלים וניסויים ופרויקטים רבים.

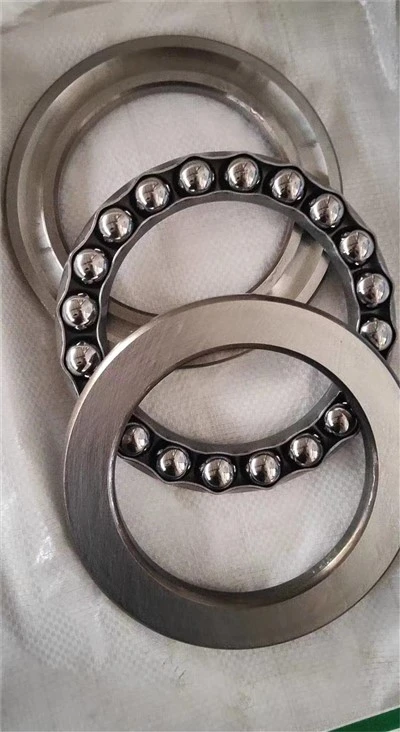

מיסב כדור דחף בכיוון אחד
סוגים אלה של מיסבים כדוריים מורכבים מטבעות מיסבים דמויות מכונת כביסה, ובעלות חריצי מרוצים. הטבעת המחוברת לפיר ידועה בשם מכונת הכביסה או הטבעת הפנימית, בעוד שהטבעת המחוברת לבית מכונה מכונת הכביסה או הטבעת החיצונית.

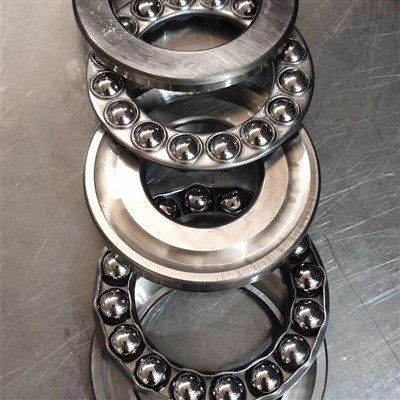

מיסב כדורי דחף כפול
סוגים אלה של מיסבים כדוריים מורכבים משלוש טבעות עם טבעת מרכזית המקובעת לפיר. ניתן להשיג מיסב כדורי דחף עם מכונת כביסה מכוונת מתחת למכונת הכביסה. כדי לפצות על שגיאת הרכבה או אי יישור פיר, מכונת הכביסה של המושב מקובעת מתחת למכונת הכביסה. במיסבים קטנים יותר משתמשים בדרך כלל בכלובי פלדה דחוסים, בעוד שבגדולים יותר משתמשים בכלובים מעובדים.
