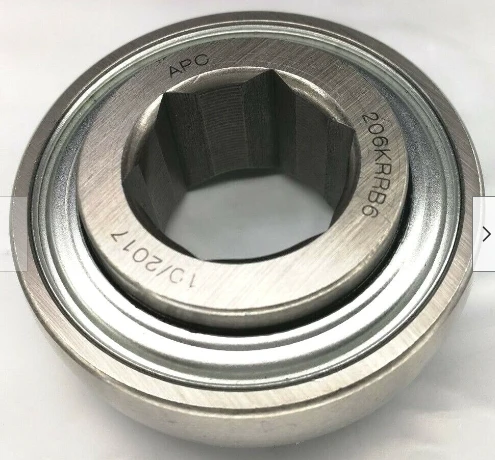

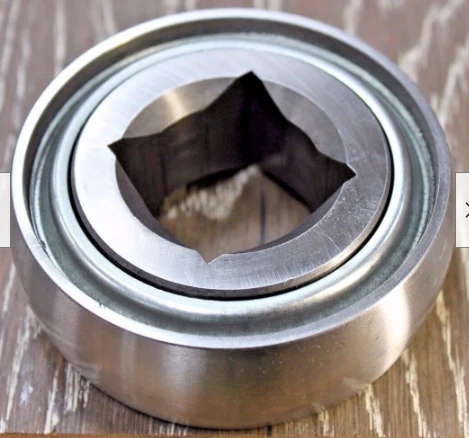

HGV Bearings היא חברה צומחת במהירות שבסיסה בסין. יש לנו ניסיון של למעלה מ-20 שנה. אנו מחויבים לחלוק את הידע על המוצר, מומחיות היישום והשירות האמין באופן עקבי ללקוחותינו כל הזמן. אנו מתמחים בייצור יחידות חרושת דיסק עם אוגן, קדח עגול, קדח מרובע, סדרות לא סטנדרטיות, סדרות משושה, קדוח מרובעים ומיסבי רכזת גלגלים אחרים.
משלוח מהיר:עם כושר ייצור חזק, אנו יכולים לייצר במהירות את המוצרים שאתה צריך ולספק אותם אליך במהירות.
מחירים תחרותיים:היקף הייצור הנרחב שלנו מאפשר לנו להוריד את מחירי המוצרים באמצעות כמות תוך שמירה על איכות מוצר גבוהה.
תגובה מקוונת 24 שעות:חווה תמיכה מסביב לשעון עם שירות המענה המקוון שלנו 24 שעות ביממה. אנחנו כאן כדי לענות על השאלות שלך ולספק סיוע בזמן בכל שעה. לא משנה מה הבעיה בה אתה מתמודד, הצוות שלנו זמין מסביב לשעון כדי להבטיח שתקבל תמיכה מהירה.
20+ שנות ניסיון:עם יותר משני עשורים של ניסיון, אנו משרתים כמעט 100 לקוחות וזוכים לביקורות טובות מאוד.
מה זה מיסב גלילה
מיסבי רולר משמשים להחלפת תנועת הזזה בחיכוך נמוך, תנועת גלגול ביישומים סיבוביים. הסוגים העיקריים של מיסבי גלילה הם גליליים, כדוריים ומחודדים. באופן כללי, מיסבי גלילה מציעים יכולות עומס גבוהות יותר ממיסבים כדוריים באותו גודל. אם אתה רוצה לדעת את המפרט והמחירים של מיסבים, אנא צור איתנו קשר!
היתרון של מיסב גלילה
דיוק:מיסב רולר מציע דיוק גבוה, המאפשר תנועה ליניארית מדויקת.
כושר העמסה
בשל העיצוב המעולה שלהם, מיסב הגלילה יכול להכיל עומסים ממספר כיוונים, ולהגביר משמעותית את יכולת העומס שלהם.
קְשִׁיחוּת
העיצוב העגול בן ארבע השורות של מסבי הרים מספק קשיחות מוגברת, מה שהופך אותם למתאימים ליישומים כבדים.
סיכה עצמית
למיסבי גלילה מסוימים יש חבילות סיכה עצמית המפחיתות את צרכי התחזוקה ומגדילות את חיי המסבים.
רבגוניות
מיסב רולר מספק מבחר עצום של מיסבים ליניאריים המתאימים ליישומים שונים, החל ממכשירים אלקטרוניים קטנים ועד למכונות תעשייתיות גדולות.
הפחתת רעש
מיסבי גלילה יכולים גם לתרום לפעולה שקטה יותר של מכונות. מכיוון שהם מייצרים פחות חיכוך ורעידות, הם בדרך כלל מייצרים פחות רעש תפעולי מאשר זני מיסבים אחרים.
יְעִילוּת
העיצוב שלהם מאפשר למיסבי גלילה לפעול במהירויות גבוהות עם אובדן אנרגיה מינימלי. זה הופך אותם לאפשרות ריאלית עבור מערכות בקרת תנועה רבות.
סוג מיסב הרים
מיסבי רולר כדוריים
המיסב הכדורי כולל טבעת פנימית עם שני מסלולי מירוצים נטויים בזווית של ציר המיסב, טבעת חיצונית עם מסלול מירוצים כדורי משותף, אלמנטים מתגלגלים כדוריים, כלובים, ובחלק מהעיצובים, טבעות מרכזיות פנימיות.
מיסבי רולר גליליים
מיסבים אלה כוללים גלילים בצורת גליל במגע ליניארי עם מסלולי המירוצים אך אינם צילינדרים אמיתיים. במקום זאת, יש להם קצוות כתרים או צפים כדי להקל על הלחץ. אתה יכול למצוא אותם בתצורות של שורה אחת או כפולה. ובכל זאת, ללא קשר לבחירתך, הגיאומטריה שלהם מעניקה להם יכולת עומס רדיאלית גדולה יותר ביישומים במהירות גבוהה. עם זאת, יש להם כושר עומס דחף בינוני.

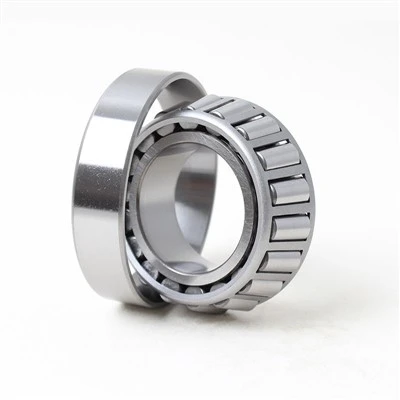

מיסבי רולר מחודדים
רולים מחודדים מתוכננים לפי העיקרון הקונוסים יכולים להתגלגל אחד על השני מבלי להחליק. הם מכילים טבעת פנימית וחיצונית ושורות של מכלולי חרוט בלתי ניתנים להפרדה. מיסבי גלילה מחודדים חרוטיים פועלים על מסלולי מירוצים חרוטיים המתאימים לעיצוב המחודד של המסבים. בשל המגע הגדול שלהם עם שטח הפנים, גלילים מחודדים יכולים לעמוד בעומסים רדיאליים, ציריים ודחפים כבדים, בדרך כלל ביישומים במהירות בינונית.
הם דומים מאוד למיסבים גליליים, אבל אם תחליט איזה מהם לרכוש, הנה ההבדל העיקרי: מיסבים גליליים מטפלים בעומסי דחף מוגבלים בלבד. במקביל, עמיתיהם המחודדים יכולים לנהל עומסי דחף משמעותיים. מיסבי גלילה מחודדים זמינים בדרך כלל בגדלים אינצ'ים ומטריים.
מיסבי רולר מחט
גלילים אלה כוללים מיסבים דקים וארוכים הממוקמים אופקית במארז המיסב. ייתכן שיש להם קצוות מחודדים כדי לשמור על מיקום הגליל או קצוות חצי כדוריים לתנועת מיסבים חופשית. מיסבי מחט הם גרסה של מיסבים גליליים. העיצובים בסגנון הספל שלהם מאפשרים להם לעמוד ביכולות עומס רדיאלי גבוהות ביישומים הדורשים דיוק סיבובי במהירות גבוהה.
היתרון העיקרי של גלילי מחט הוא היכולת שלהם להשתמש במשטח ההזדווגות כמסלולי מירוצים פנימיים או חיצוניים, או שניהם. הבנייה מספקת גם מאגרי נפט גדולים תוך שמירה על עיצוב חתך מינימליסטי. תוכלו למצוא גלילי מחט עם או בלי טבעת פנימית.
מיסב רולר דחף
מיסבי דחף הם מיסבים סיבוביים ספציפיים המשמשים לטיפול בעומסים גבוהים בסביבות עוינות. הם עשויים להכיל אלמנטים מתגלגלים שונים, כולל מחטים, גלילים מחודדים, כדוריים או גליליים, המחלקים את טבעות המיסבים. גלילי דחף מטפלים בעומסים ציריים ודחפים במקביל לציר הציר. דירוג המהירות שלהם משתנה בהתאם לרכיב המתגלגל בשימוש. לדוגמה, מיסבי דחף גלגלים כדוריים מצוינים עבור יישומים במהירות גבוהה, אך מיסבי דחף גליליים מוגבלים למהירויות מתונות.
ההבדל בין מיסבים כדוריים למיסבי רולר
מיסבי רולר
קיבולת עומס גבוהה יותר:בשל מגע קו, מיסבי גלילה יכולים לתמוך בעומסים רדיאליים כבדים יותר.
מגוון עיצובים:עיצובים שונים כמו גליליים, מחודדים, כדוריים ומחט מתאימים ליישומים שונים.
עֲמִידוּת:חזק בטיפול בעומסים כבדים יותר מבלי להתעוות.
פחות רגישות:עמיד יותר בעומסי זעזועים וחוסר יישור בהשוואה למיסבים כדוריים.
חסרונות
חיכוך:בדרך כלל יש מקדם חיכוך מעט גבוה יותר בהשוואה למיסבים כדוריים.
גודל:בדרך כלל מגושם יותר, דורש יותר מקום במכונות.
תחזוקה:עשוי לדרוש תחזוקה תכופה יותר, במיוחד ביישומים במהירות גבוהה עקב חיכוך מוגבר.
מיסבים כדוריים
מקדם חיכוך נמוך:מיסבים כדוריים מציגים חיכוך התנע וריצה נמוך יותר, אידיאלי עבור יישומים במהירות גבוהה.
עיצוב קומפקטי:הם דורשים פחות מקום וניתן להשתמש בהם במנגנונים קטנים יותר.
צדדיות:מתאים לעומסים רדיאליים וציריים (דחף).
תחזוקה נמוכה:יש להם תוחלת חיים ארוכה יותר ביישומים עם פחות עומס צירי ודורשים תחזוקה פחות תכופה.
חסרונות
כושר העמסה:יכולת מוגבלת להתמודד עם עומסים רדיאליים כבדים בהשוואה למיסבי גלילה.
עֲמִידוּת:יכול לעוות תחת עומסים מופרזים, מה שמוביל לחיי מיסבים מופחתים.
רְגִישׁוּת:פגיע יותר לחוסר יישור ועומסי זעזועים.
רכיב של מיסב גלילה
טבעת פנימית ומסלול מירוצים
מסלול המירוצים הפנימי הוא טבעת קטנה יותר מעל הפיר. הוא ממוקם בתוך מסלול המירוצים החיצוני.
במיסבי גלילה, מסלול המירוצים שטוח או מחודד עם אוגן המחזיק את הגלילים במקומם.
על מיסבים כדוריים, חריץ נחתך בהיקף החיצוני שלו.
אלמנטים מתגלגלים
מיסבים יכולים להסתובב בחופשיות בגלל הכדורים או הגלילים המקובעים בין הגזעים הפנימיים והחיצוניים. אם הם לא היו שם, חיכוך בין הגזעים היה הורס במהירות את המיסב. כדורים וגלילים במיסבים מיוצרים לפי מפרט סימטרי מדויק, שכן אלמנט גלגול א-סימטרי מפחית את ביצועי המיסב. אלמנטים מתגלגלים תלויים מאוד באיכות פני השטח שלהם מכיוון שהוא משפיע על מידת הסיבוב החלק שלהם. חיכוך יוצר חום, מקצר את חיי המיסב ומגביר את רעש המיסבים.
כלוב נושאות
כלוב מיסבים מחזיק את הכדורים או הגלילים במקומם בין מסלול המירוצים הפנימי והחיצוני. זה מבטיח שהכדורים/הגלילים יכולים להסתובב בחופשיות, אבל הם שומרים על המרווח שלהם.
מסלול המירוצים החיצוני
מיסבים מורכבים ממסלול מירוצים חיצוני ומסלול מירוצים פנימי (טבעת) המאכלס את הכדורים או הגלילים בפנים.
במיסבי גלילה, מסלול המירוצים החיצוני שטוח, כדורי או מחודד עם אוגן שמחזיק את הגלילים במקומם.
על מיסבים כדוריים, חריץ נחתך לאורך ההיקף הפנימי של מסלול המירוצים כך שהכדורים יישמרו במקומם.
מיסב שלם
כאשר כל הרכיבים מורכבים, הם מרכיבים את המיסב. האלמנטים המתגלגלים יכולים להיחשף, ואלה דורשים שימון מתאים כדי לתפקד כראוי.
בעיות נפוצות ופתרונות של מיסבי גלילה
בעיות נפוצות הקשורות למיסבי גלילה
מכיוון שמיסבי הגלילים משמשים לתמיכה בעומס רדיאלי וצירי גבוה, בעיות רעש ורעידות במיסבי גלילה נפוצות מאוד בגלל נהלים לא תקינים או בעיות בסיסיות אחרות. זה יכול להשפיע לרעה על הביצועים ועל אורך החיים של המכונות שהיא פועלת בתוכם.
מקור הרעש העיקרי במיסבי גלילה הוא האינטראקציה בין רכיבי גלגול צילינדרים (כגון גלילים, כדורים), הכלוב ומסלולי המירוצים של המיסבים. רעש מוגזם יכול להעיד על בלאי וחיכוך ועלול להחמיר את הבעיה על ידי גרימת נזק גדול יותר למיסבים ולמכונות שהוא מפעיל אם לא מטפלים בו באופן מיידי. בנוסף, הרעש שנוצר פוגע בסביבת העבודה.
הרטט של מיסבי הגלילים נובע מהכוחות הדינמיים הנוצרים במהלך הפעולה וגורמים לרכיבי הגלגול לנוע בתוך המסבים. רטט יכול לנבוע מחוסר יישור, עומסים לא מאוזנים או מזהמים. רמות רטט גבוהות יכולות גם להשפיע לרעה על המכונות שמסביב, להפחית את יעילותן ולגרום לנזק.
כשל בטרם עת במיסבי גלילה מתייחס לתקלות בלתי צפויות לפני תוחלת החיים הצפויה שלהם. בעיות נובעות מגורמים רבים הנובעים מהמיסבים המתגלגלים עצמם או מהמכונות שבהן הוא הוצב.
המקור העיקרי לכשל בטרם עת במיסבי גלילה הוא הלחץ והבלאי המופרזים המופעלים על רכיבי המיסבים במהלך הפעולה, במיוחד הרכיבים המאפשרים למיסבים להסתובב. זה יוביל לשחיקה ובלאי משטח יכול להתרחש בין הטבעות הפנימיות לטבעות החיצוניות, אלמנטים מתגלגלים, מסלול מירוצים ומזהמים, וכתוצאה מכך להחלפה תכופה ועלויות תחזוקה מוגדלות.
שימון חשוב כדי להבטיח ביצועים מיטביים של מיסבים, להאריך את תוחלת החיים ולמנוע השבתה ותיקונים יקרים של הציוד. אמנם מדובר בהליך תחזוקה שגרתי, אך היישום שלו דורש דיוק וטיפול מתאים שכן יישום לא נכון עלול להזיק למכונה בצורה חמורה.
לדוגמה, סיכה לא מספקת תגרום לחיכוך בין הרכיבים לגדול, הדבר עלול גם להוביל להגנה לא מספקת ולבלאי מוגבר, במיוחד סביב אזור האלמנטים המתגלגלים. עם בלאי מוגבר וחיכוך רב יותר, ומסלולי מירוצים ייצרו יותר חום, מה שיוביל להצטברות חום וליעילות מופחתת של הביצועים הכוללים של הציוד.
טיפים לפתרון בעיות
ניהול סיכה להפחתת רעש
כמה שלבים להפחתת הרעש במיסבים כוללים ניהול שימון. הבטחת סיכה נכונה בנוסף לשימוש בסוג הנכון של חומר סיכה יעילה כדי להפחית את הרעש. בנוסף, זמינים פתרונות שיכוך רעש עבור רוב סוגי מיסבי הגלילה, לרבות מיסבי גלילה, מיסבי גלילה כדוריים ומסבי גלילה גליליים.
בחירת חומר סיכה מתאים יכולה להיעשות על סמך גורמים כגון קיבולת העומס שלך, מהירות, טמפרטורה ותנאי סביבה אותם תוכל להגדיר באמצעות הנחיות היצרנים. זה עוזר לקבוע לוח זמנים כדי להבטיח שהמכונה שלך משומנת גם במרווחי זמן מתאימים.
שימוש בכלי יישור פירים
תנודות יכולות להיות חלקים נעים רופפים במכונות שלך שעלולים להוביל לכשלים מוקדמים. ודא שהם מהודקים כראוי על ידי התייחסות למפרטי היצרן. בנוסף, שימוש בכלי יישור פירים ימנע עוד יותר בעיה זו על ידי הבטחת שכל החלקים שלך נמדדו ויושרו.
יישומים של מיסב גלילה
מקובל להאמין שמיסבי הרים משמשים בעיקר ביישומים תעשייתיים, אך זה לא תמיד כך. ניתן להשתמש במיסבי רולר למגוון מטרות ויש להם יתרונות רבים על פני מיסבים כדוריים קונבנציונליים. בחלק זה, נחקור שימושים ויישומים שונים של מיסבי גלילה.
היתרונות העיקריים של שימוש במיסבים כוללים קיבולת עומס גדולה יותר, פעולה חלקה יותר, פחות דרישות תחזוקה, תוחלת חיים מוגברת וביצועים כלליים משופרים. יתרונות אלה הופכים אותם לאידיאליים עבור מגוון רחב של תעשיות כולל חקלאות, רכב והנדסת תעופה וחלל.
להלן כמה יישומי מיסב גלילה נפוצים:
- רכיבי רכב כגון גלי זיזים, גלי ארכובה ומערכות מתלים.
- ציוד חקלאי כמו קומביין וטרקטורים.
- רכיבי תעופה וחלל כגון להבי מאווררים ומכלולי גלגלי נחיתה.
- מכונות בנייה כגון מחפרים ודחפורים.
גם מיסבי גלילה קלים יחסית להתקנה בהשוואה לסוגים אחרים של מיסבים בשל אופיים המיישרים את עצמם מה שעוזר להפחית את זמן ההתקנה באופן משמעותי. יתר על כן, הם דורשים שימון מינימלי מה שהופך אותם לחסכוניים גם כשמדובר בעלויות תחזוקה ארוכות טווח. זה תורם לכך שהתקנות מיסבי גלילה יכולות להימצא לעתים קרובות באזורים שבהם רעידות או טמפרטורות קיצוניות יגרמו אחרת לנזק חמור או כשל אם היו משתמשים במיסבים כדוריים סטנדרטיים במקום זאת.
